Веерные воздухораспределители ВПМ
Панельные воздухораспределители ВПМ с диффузорами

Характеристики | Данные для подбора панелей при подаче воздуха в помещение

    Воздухораспределители панельные веерные ВПМ, ВПМР предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в верхнюю зону, а также непосредственно в рабочую зону помещений различного назначения (производственные, общественные).
    Конструктивно изделие состоит из металлической панели с отверстиями, в которой закреплены диффузоры, и камеры статического давления (КСД).
    Конструкция позволяет производить индивидуальное регулирование направления потока и аэродинамических характеристик путем перемещения веерных вставок диффузоров.
    При этом перемещение вставок изменяет форму приточного потока от веерного до конического, что позволяет производить посезонное регулирование системы в целом.
    Монтаж воздухораспределителя – потолочный, пристенный или приколонный. При размещении изделия в подшивном потолке видимой является только собственно панель с диффузорами, а КСД находится за подшивным потолком.
    Крепление ВПМ и ВПМР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
    Воздухораспределители ВПМ, ВПМР изготавливаются с боковым (по стороне А) или торцевым подводом воздуха. Панели ВПМР дополнительно оснащаются регулирующим устройством, которое устанавливается в подводящий патрубок воздухораспределителя.
    Лицевая панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска КСД. Диффузоры - белые пластмассовые, в другие цвета не окрашиваются.

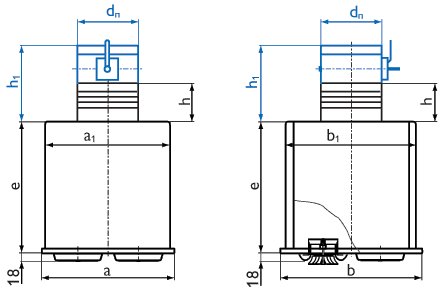

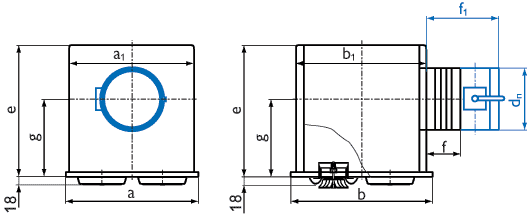

ВПМ / ВПМР

ВПМ-С / ВПМР-С


Характеристики панелей ВПМ
Размер*
а x b, мм
Ødn, мм а1, мм b1, мм е, мм g,
мм
f, мм f1, мм h, мм h1, мм ВПМ 125 / ВПМР 125 ВПМ 160 / ВПМР 160
Кол-во ДПУ-К, шт F0, м2 Вес**, кг Кол-во ДПУ-К,
шт
F0, м2 Вес*, кг
ВПМ 125 / ВПМ 160/ВПМР 125 / ВПМР 160
450 х 450 159 420 420 350 213 73 200 4 0,044 9,3 4 0,074 9,8
595 х 595 199 570 570 390 233 73 200 9 0,099 16,0 5 0,092 15,4
900 х 595 249 870 570 650 465 73 260 15 0,165 27,8 8 0,147 27,8
1195 х 595 314 1170 570 650 430 73 260 18 0,198 34,7 10 0,184 36,4
900 х 900 314 870 870 650 430 73 260 25 0,275 36,4 13 0,239 32,2
ВПМ 125-С / ВПМ 160-С / ВПМР 125-С / ВПМР 160-С
450 х 450 159 420 420 200 88 215 4 0,044 7,1 4 0,074 7,5
595 х 595 199 570 570 200 88 215 9 0,099 11,6 5 0,092 11,6
900 х 900 314 870 870 300 88 275 25 0 275 17,6 13 0 239 20,7
* Вес изделия указан без учета регулятора расхода воздуха
Данные для подбора панелей ВПМ 125 при подаче воздуха в помещение
Размеры*
  а x b, мм
LA=25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с
0,2 0,5 0,2 0,5 0,75 0,5 0,75 0,5 0,75
b = 6 мм, N = 6 оборотов - настилающаяся веерная струя
450 х 450 150 7 0,7 0,3 210 14 1,0 0,4 0,3 320 32 0,6 0,4 650 131 1,2 0,8
595 х 595 300 8 0,9 0,4 430 16 1,3 0,5 0,4 640 36 0,8 0,5 1270 142 1,6 1,0
900 х 595 450 8 1,1 0,4 660 16 1,6 0,6 0,4 970 36 0,9 0,6 1850 129 1,8 1,2
1195 х 595 520 6 1,1 0,5 780 13 1,7 0,7 0,5 1100 25 1,0 0,6 2250 106 2,0 1,3
900 х 900 700 8 1,3 0,5 1000 16 1,9 0,7 0,5 1500 35 1,1 0,7 2800 122 2,1 1,4
b = 12 мм, N = 12 оборотов - коническая струя, перпендикулярная плоскости панели
450 х 450 150 7 1,3 0,5 210 14 1,8 0,7 0,5 320 32 1,1 0,7 650 131 2,2 1,5
595 х 595 300 8 1,7 0,7 430 16 2,5 1,0 0,7 640 36 1,5 1,0 1270 142 2,9 1,9
900 х 595 450 8 2,0 0,8 660 16 2,9 1,2 0,8 970 36 1,7 1,1 1850 129 3,3 2,2
1195 х 595 520 6 2,1 0,8 780 13 3,2 1,3 0,8 1100 25 1,8 1,2 2250 106 3,7 2,4
900 х 900 700 8 2,4 1,0 1000 16 3,4 1,4 0,9 1500 35 2,1 1,4 2800 122 3,9 2,6
b–расстояние между двумя положениями веерной вставки - крайним и текущим выдвинутым
N–число оборотов веерной вставки
    При установке регулятора расхода в воздухораспределителях ВПМР 125 данные таблицы корректируются:  Значение коэффициента К
% открытия регулятора расхода 100%
b=0°
70%
b=45°
50%
b=60°
K 1,6 5,0 17,0
     Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе.
Данные для подбора панелей ВПМ 160 при подаче воздуха в помещение
Размеры*
а x b, мм
LA=25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с Lo, м3 Рп, Па дальнобой- ность, м  при Vx, м/с
0,2 0,5 0,2 0,5 0,75 0,5 0,75 0,5 0,75
b* = 8 мм, N = 6,5 оборотов - настилающаяся веерная струя
450 x 450 220 15 0,8 0,3 380 45 1,4 0,5 0,4 600 112 0,9 0,6 940 274 1,3 0,9
595 x 595 260 6 0,8 0,3 470 19 1,5 0,6 0,4 650 37 0,8 0,6 1200 127 1,5 1,0
900 x 595 350 5 0,9 0,4 700 19 1,8 0,7 0,5 1000 38 1,0 0,7 1700 109 1,7 1,1
1195 x 595 450 4 1,0 0,4 800 13 1,8 0,7 0,5 1100 25 1,0 0,7 2100 92 1,9 1,3
900 x 900 550 5 1,1 0,4 950 14 1,9 0,8 0,5 1500 35 1,2 0,8 2700 114 2,1 1,4
b = 16 мм, N = 13 оборотов - коническая струя, перпендикулярная плоскости панели
450 x 450 220 15 1,5 0,6 380 45 2,5 1,0 0,7 600 112 1,6 1,1 940 274 2,5 1,7
595 x 595 260 6 1,6 0,6 470 19 2,8 1,1 0,7 650 37 1,5 1,0 1200 127 2,9 1,9
900 x 595 350 5 1,6 0,7 700 19 3,3 1,3 0,9 1000 38 1,9 1,3 1700 109 3,2 2,1
1195 x 595 450 4 1,9 0,8 800 13 3,4 1,3 0,9 1100 25 1,9 1,2 2100 92 3,5 1,4
900 x 900 550 5 2,0 0,8 950 14 3,5 1,4 0,9 1500 35 2,2 1,5 2700 114 4,0 2,7
b–расстояние между двумя положениями веерной вставки - крайним и текущим выдвинутым
N–число оборотов веерной вставки
    При установке регулятора расхода в воздухораспределителях ВПМР 160 данные таблицы корректируются:  Значение коэффициента К
% открытия регулятора расхода 100%
b=0°
70%
b=45°
50%
b=60°
K 1,6 5,0 17,0
     Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе.
.
