Характеристики | Данные для подбора панелей при подаче воздуха в помещение

    Панельные перфорированные воздухораспределители предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.
    Область применения – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СПП предусматривается распределение приточного воздуха вертикальными потоками.
    Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.
    КСД изготовливается с боковым или торцевым подводом воздуха.
    Для регулирования расхода воздуха 1СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.
    Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.
    Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.
    В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.
    Воздухораспределители 1СПП, 1СППР выпускаются трех типоразмеров: 300 x 300 мм, 450 x 450 мм, 595 x 595 мм.
    Крепление 1СПП, 1СППР, к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камера или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
    Крепежные элементы в комплект поставки не входят.
    Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1СПП, 1СПП-М.

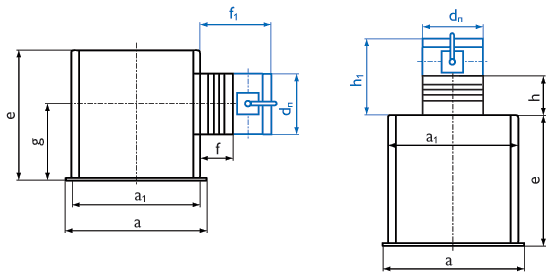

Характеристики панелей 1СПП, 1СППР   Размер* □а, мм F0, м2 Ødn, мм а1, мм е, мм g, мм f, мм f1, мм h, мм h1, мм Вес**, кг 1СПП / 1СППР  300 х 300 0,063 124 270 270 150 73 200 — — 3,4 450 х 450 0,16 159 420 350 213 73 200 — — 6,2 595 х 595 0,303 199 570 390 233 73 200 — — 9,7 1СПП-С / 1СППР-С  300 х 300 0,063 124 270 200 — — — 88 200 3,4 450 х 450 0,16 159 420 200 — — — 88 200 4,2 595 х 595 0,303 199 570 200 — — — 88 200 9,7   * Панели других размеров и цветов поставляются под заказ.  ** Вес изделия указан без учета регулятора расхода воздуха Данные для подбора панелей 1СПП при подаче воздуха в помещение    Размер*   а х b, мм LA< 20дБ (А) LA=25дБ (А) LA=35дБ (А) LA=45дБ (А) Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с 0,2 0,5 0,2 0,5 0,2 0,5 0,75 0,2 0,5 0,75 300 х 300 100 7 1,2 0,5 140 14 1,6 0,7 180 23 2,1 0,8 0,6 260 48 3,0 1,2 0,8 450 х 450 230 12 1,7 0,7 300 21 2,2 0,9 420 42 3,1 1,2 0,8 600 84 4,4 1,7 1,2 595 х 595 400 11 2,1 0,9 530 19 2,8 1,1 740 36 3,9 1,6 1,0 1000 66 5,3 2,1 1,4       При установке регулятора расхода в воздухораспределителях 1СППР данные таблицы корректируются:  Значение коэффициента К  % открытия регулятора расхода 100% b=0° 70% b=45° 50% b=60° K 1,7 7,0 20,0   .
