Переточные решетки АП
Размеры | Характеристики
Переточные решетки АП предназначены для перераспределения воздуха между помещениями.

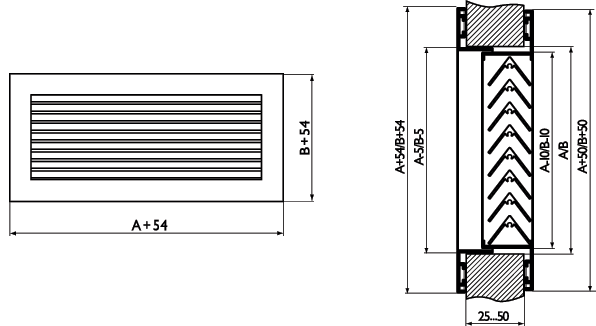

Решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в любой цвет по каталогу
RAL или
текстурирование.
Минимальный размер решетки 100 x 100 мм, максимальный - 1000 мм по одной из сторон, шаг 50 мм.
|
Данные для подбора решеток АЛН при подаче воздуха в помещение |
|
Размеры*
А х В, мм |
Fo,
м2 |
FЖ.С., м2 |
Скорость в живом сечении VЖ.С., м\c |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,5 |
2 |
2,5 |
Потери полного давления ∆Pполн, Па |
0,1 |
0,3 |
0,7 |
1,3 |
2 |
4 |
8 |
12 |
300*150 |
0,039 |
0,021 |
15 |
30 |
45 |
60 |
80 |
110 |
150 |
190 |
300*200 |
0,054 |
0,029 |
21 |
42,0 |
63 |
80,0 |
100 |
160 |
210 |
260 |
300*250 |
0,068 |
0,036 |
26 |
52 |
78 |
100 |
130 |
190 |
260 |
320 |
350*150 |
0,046 |
0,025 |
18 |
36 |
54 |
70 |
90 |
140 |
180 |
230 |
350*200 |
0,063 |
0,034 |
24 |
49 |
73 |
100 |
120 |
180 |
240 |
310 |
400*150 |
0,053 |
0,029 |
21 |
42 |
63 |
80 |
100 |
160 |
210 |
260 |
400*200 |
0,073 |
0,04 |
29 |
58 |
86 |
120 |
140 |
220 |
290 |
360 |
500*150 |
0,067 |
0,037 |
27 |
53 |
80 |
110 |
130 |
200 |
270 |
330 |
500*200 |
0,091 |
0,05 |
36 |
72 |
110 |
140 |
180 |
270 |
360 |
450 |
500*250 |
0,116 |
0,064 |
46 |
92 |
140 |
180 |
230 |
350 |
460 |
580 |
600*200 |
0,110 |
0,061 |
44 |
88 |
130 |
180 |
220 |
330 |
440 |
550 |
600*250 |
0,139 |
0,078 |
56,0 |
110 |
170 |
220 |
280 |
420 |
560 |
700 |
|
* Решетки других
размеров и цветов поставляются под заказ, характеристики приведены в каталоге
воздухораспределители компании “Арктос” |
.
|
