Размеры | Характеристики

    Перфорированные решетки ПРН, ПРР предназначены для подачи и удаления воздуха системами естественной вентиляции в жилых и административных помещениях, а также для удаления воздуха при механической вентиляции из помещений любого назначения.
    Кроме того, решетки ПРН используются в системах отопительных каналов каминов, а также в виде декоративных панелей, закрывающих приборы систем отопления.

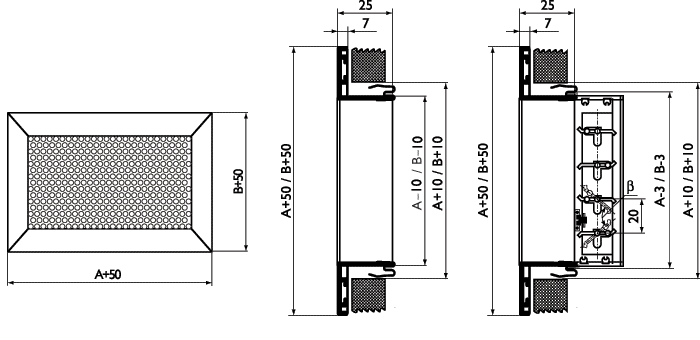

    Решетки ПРН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации К_ж.с. = 0,6.
    Решетки ПРР комплектуются регулятором расхода воздуха.
    Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.
    С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.
    Монтаж решетки к потолку рекомендуется производить самонарезающими винтами.
    Минимальный размер 100 x 100 мм, максимальный размер 1200 х 300 мм, шаг - 50 мм.
    Покрытие методом порошкового напыления.
    Стандартный цвет – белый RAL 9016.
    При заказе возможен другой цвет по каталогу RAL или текстурирование.

Характеристики для решеток ПРН   Размеры* А х В, мм LA = 25дБ (А) LA = 35дБ (А) LA = 45дБ (А) Lo , м3/ч Vo , м/с ∆Рп, Па Lo , м3/ч Vo , м/с ∆Рп, Па Lo , м3/ч Vo , м/с ∆Рп, Па 200 х 100 140 15 2,2 240 41 3,7 350 87 5,4 300 х 100 210 15 2,2 300 29 3,1 500 78 5,1 400 х 100 260 12 2,0 350 22 2,7 580 61 4,5 500 х 100 330 12 2,0 450 24 2,8 700 55 4,3 600 х 100 380 12 2,0 550 24 2,8 780 48 4,0 150 х 150 140 11 1,9 240 33 3,3 350 72 4,9 300 х 150 330 15 2,2 450 27 3,0 700 66 4,7 400 х 150 380 11 1,9 550 24 2,8 780 46 3,9 500 х 150 480 11 1,9 750 27 3,0 970 43 3,8 600 х 150 550 10 1,8 850 24 2,8 1130 41 3,7 700 х 150 650 10 1,8 1050 25 2,9 1300 41 3,7 800 х 150 700 9 1,7 1100 22 2,7 1400 37 3,5 200 х 200 260 12 2,0 350 22 2,7 580 61 4,5 300 х 200 380 11 1,9 550 24 2,8 780 46 3,9 400 х 200 480 10 1,8 750 24 2,8 970 39 3,6 500 х 200 630 11 1,9 970 25 2,9 1250 41 3,7 600 х 200 700 9 1,7 1100 22 2,7 1400 37 3,5 700 х 200 750 8 1,6 1220 20 2,6 1450 29 3,1 800 х 200 820 7 1,5 1340 19 2,5 1600 27 3,0 1000 x 200 950 6 1,4 1450 13 2,1 1700 19 2,5 300 х 300 550 10 1,8 850 24 2,8 1200 48 4,0 400 х 300 700 9 1,7 1100 22 2,7 1400 35 3,4 500 х 300 800 8 1,6 1280 19 2,5 1500 25 2,9 600 х 300 900 7 1,5 1400 16 2,3 1650 22 2,7 700 х 300 1000 6 1,4 1550 15 2,2 1900 20 2,6 800 х 300 1100 5 1,3 1700 13 2,1 2100 19 2,5 1000 x 300 1250 4 1,2 1900 10 1,8 2400 16 2,3        * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”     При установке регулятора расхода в решетках ПРР данные таблицы корректируются:  Значение коэффициента К и ∆LA для решеток ПРР   % открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60° K 1,2 1,8 2,5 ∆LA, дБ(А) 0 5 7 .
