Воздухораспределители "Генератор комфорта" 1ВПК, 1ВПКР
Воздухораспределители Генератор комфорта 1ВПК, 1ВПКР

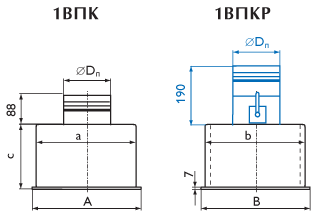

Чертеж, Размеры | Технические характеристики | Данные для подбора


    Воздухораспределители "Генератор комфорта" 1ВПК/1ВПКР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях различного назначения с высокими потолками (киноконцертные и конференц-залы, залы вокзалов и аэропортов, торговые центры, а также производственные и складские помещения). Особенностью данных изделий является возникновение при прохождении воздуха через воздухораспределитель автоколебаний воздуха с частотой 5-20 Гц, благодаря чему формируется быстрозатухающий пульсирующий турбулентный поток воздуха с увеличенным углом раскрытия воздушной струи. Ускоренное затухание воздушной струи и увеличенный угол раскрытия позволяют увеличить избыточную температуру приточного воздуха и уменьшить площадь застойных зон. Небольшие автоколебательные изменения скорости и направления воздуха создают ощущение комфорта - так называемый динамический микроклимат.

    Преимущества воздухораспределителей "Генератор комфорта" 1ВПК/1ВПКР:
  • Создание пульсирующего воздушного потока без движущихся деталей;
  • Увеличение угла раскрытия воздушной струи;
  • Повышение интенсивности затухания скорости и избыточной температуры воздуха;
  • Увеличение дальнобойности воздушной струи за счет взаимодействия отдельных струй истекающих из отверстий;
  • Уменьшение площади застойных зон в помещении;
  • Обеспечение большей зоны воздушного комфорта в помещении при одинаковом удельном расходе приточного воздуха на 1м2 площади.

    Конструктивно "Генератор комфорта" 1ВПК состоит из воздухораздающей панели, в которой выполнены круглые отверстия со специальным экраном, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
    Воздухораспределитель 1ВПКР оснащен регулирующим устройством для изменения расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители 1ВПК/1ВПКР предназначены для монтажа в верхней зоне помещений, на высоте от 4 до 6 м, на отводах с открытой прокладкой магистральных воздуховодов или в подшивном пространстве потолка.
    Материал панели – сталь, окрашенная методом порошкового напыления, стандартный цвет – глянцевый металлик (RAL 9006). Материал КСД – неокрашенная оцинкованная сталь. При изготовлении изделия на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.


Характеристики воздухораспределителей 1ВПК, 1ВПКР
Модель F0, м2 A, мм B, мм ØDп, мм a, мм b, мм с, мм Вес, кг
1ВПК 300 x 300 0,033 300 300 124 270 270 200 3,4
1ВПК 450 x 450 0,074 450 450 159 420 420 200 4,3
1ВПК 595 x 595 0,131 595 595 199 570 570 200 9,7
1ВПКР 300 x 300 0,033 300 300 124 270 270 200 3,7
1ВПКР 450 x 450 0,074 400 400 159 420 420 200 4,6
1ВПКР 595 x 595 0,131 595 595 199 570 570 200 10,1
.

Данные для подбора панельных воздухораспределителей 1ВПК, 1ВПКР
Модель LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
Lо, м3/ч ΔPп, Па дально-бойн., м, при Vx,м/c Lо, м3/ч ΔPп, Па дально-бойн., м, при Vx,м/c Lо, м3/ч ΔPп, Па дальнобойность, м при Vx,м/c Lо, м3/ч ΔPп, Па дально-бойн., м, при Vx,м/c
0,2 0,5 0,2 0,5 0,2 0,5 0,75 0,2 0,5
1ВПК (Р) 300 x 300 110 15 3,5 1,4 160 31 5,2 2,1 240 69 7,7 3,1 2,1 430 223 5,5 3,7
1ВПК (Р) 450 x 450 185 9 3,2 1,3 280 20 4,9 2,0 430 48 7,5 3,0 2,0 810 169 5,6 3,8
1ВПК (Р) 595 x 595 280 7 2,6 1,0 410 16 3,8 1,5 600 33 5,6 2,2 1,5 1100 112 4,1 2,7
.
В воздухораспределителях с регулятором расхода табличные значения ΔPп корректируются:



Значение коэффициента К

% открытия
регулятора расхода		 100%
β=0°		 70%
β=45°		 50%
β=60°
К 1,6 5,0 17,0
.


Последнее обновление 15.06.12
Производитель оставляет за собой право вносить изменения в продукцию без предварительного
уведомления. Характеристики продукции могут отличаться от представленных на сайте.
