Канальные теплообменники для прямоугольных каналов PBER
Канальные теплообменники для прямоугольных каналов PBER
Технические характеристики | Схема подключения


    Канальные теплообменники PBER предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Степень защиты: IP 43.

Установка
    Канальные теплообменники должны устанавливаться так, чтобы воздушный поток был направлен cогласно указательной стрелке на его корпусе и был равномерным по всему сечению. Рекомендуемое расстояние от теплообменника до изгиба канала, заслонки и т. п. должно быть не менее диагонального размера теплообменника. Теплообменники могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на теплообменник при отключенном вентиляторе.

Регулирование мощности
    Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы TTC. Если мощность теплообменника превышает допустимую мощность основного регулятора необходимо использовать дополнительный ступенчатый регулятор.

Защита от перегрева
    Канальные теплообменники PBER снабжены двумя термостатами защиты от перегрева: один с автоматическим перезапуском (температура срабатывания 55°С), другой - с ручным (температура срабатывания 120°С). Канальные теплообменники рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С.

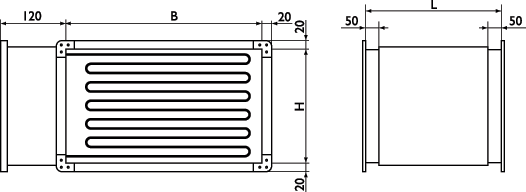

Технические характеристики

Тип нагревателя Мощ-
ность, кВт		 Напряжение, В Ток, А Ступени мощности, кВт Тиристорное управление Размеры, мм Вес,  кг
В Н L
PBER 300x150/2,4 2,4 230/1 фаза 10,4 2,4 Pulser 300 150 400 10
PBER 300x150/3 3,0 230/1 фаза 13,0 3 Pulser 300 150 400 10
PBER 300x150/5x2 5,0 400/2 фазы 12,5 5 Pulser 300 150 400 11
PBER 300x150/5 5,0 400/3 фазы 7,3 5 TTC 25 300 150 400 11
PBER 400x200/6x2 6,0 400/2 фазы 15,0 6 Pulser 400 200 400 12
PBER 400x200/6 6,0 400/3 фазы 8,7 6 TTC 25 400 200 400 12
PBER 400x200/9 9,0 400/3 фазы 13,9 9 TTC 25 400 200 400 13
PBER 400x200/12 12,0 400/3 фазы 18,3 12 TTC 25 400 200 400 14
PBER 400x200/15 15,0 400/3 фазы 22,7 5+5+5 TTC 25 400 200 400 16
PBER 500x250/12 12,0 400/3 фазы 18,3 12 TTC 25 500 250 400 15
PBER 500x250/17 17,0 400/3 фазы 25,9 5+12 TTC 25 500 250 400 19
PBER 500x250/22 22,5 400/3 фазы 34,2 7,5+15 TTC 40 F 500 250 400 22
PBER 500x250/27 27,0 400/3 фазы 41,0 6+6+15 TTC 40 F 500 250 533 25
PBER 500x300/12 12,0 400/3 фазы 18,3 12 TTC 25 500 300 400 19
PBER 500x300/17 17,0 400/3 фазы 25,9 5+12 TTC 25 500 300 400 21
PBER 500x300/22 22,5 400/3 фазы 34,2 7,5+15 TTC 40 F 500 300 400 23
PBER 500x300/27 27,0 400/3 фазы 41,0 6+6+15 TTC 40 F 500 300 533 26
PBER 600x300/17 17,0 400/3 фазы 25,9 5+12 TTC 25 600 300 400 22
PBER 600x300/22 22,5 400/3 фазы 34,2 7,5+15 TTC 40 F 600 300 400 24
PBER 600x300/27 27,0 400/3 фазы 41,0 6+6+15 TTC 40 F 600 300 533 27
PBER 600x300/32 32,0 400/3 фазы 48,7 8+8+16 TTC 63 F 600 300 533 29
PBER 600x350/17 17,0 400/3 фазы 25,9 5+12 TTC 25 600 350 400 22
PBER 600x350/22 22,5 400/3 фазы 34,2 7,5+15 TTC 40 F 600 350 400 24
PBER 600x350/27 27,0 400/3 фазы 41,0 6+6+15 TTC 40 F 600 350 400 27
PBER 600x350/32 32,0 400/3 фазы 48,7 8+8+16 TTC 63 F 600 350 400 30
PBER 600x350/45 45,0 400/3 фазы 68,0 7,5+7,5+15+15 TTC 25+TTS 4/D 600 350 533 36
PBER 700x400/27 27,0 400/3 фазы 41,0 6+6+15 TTC 40 F 700 400 400 31
PBER 700x400/32 32,0 400/3 фазы 48,7 8+8+16 TTC 63 F 700 400 400 34
PBER 700x400/45 45,0 400/3 фазы 68,0 7,5+7,5+15+15 TTC 25+TTS 4/D 700 400 533 38
PBER 700x400/56 56,0 400/3 фазы 85,1 8+16+16+16 TTC 25+TTS 4/D 700 400 533 45
PBER 700x400/67 67,5 400/3 фазы 102,2 7,5+15+15+15+15 TTC 25+TTS 4/D 700 400 533 52
PBER 800x500/45 45,0 400/3 фазы 68,0 7,5+7,5+15+15 TTC 25+TTS 4/D 800 500 400 45
PBER 800x500/56 56,0 400/3 фазы 85,1 8+16+16+16 TTC 25+TTS 4/D 800 500 400 48
PBER 800x500/67 67,5 400/3 фазы 102,2 7,5+15+15+15+15 TTC 25+TTS 4/D 800 500 400 50
PBER 800x500/90 90,0 400/3 фазы 136,7 15+15+15+15+15+15 TTC 25+TTS 6/D 800 500 533 61
PBER 1000x500/45 45,0 400/3 фазы 68,0 7,5+7,5+15+15 TTC 25+TTS 4/D 1000 500 400 49
PBER 1000x500/56 56,0 400/3 фазы 85,1 8+16+16+16 TTC 25+TTS 4/D 1000 500 400 52
PBER 1000x500/67 67,5 400/3 фазы 102,2 7,5+15+15+15+15 TTC 25+TTS 4/D 1000 500 400 55
PBER 1000x500/90 90,0 400/3 фазы 136,7 15+15+15+15+15+15 TTC 25+TTS 6/D 1000 500 533 65
.

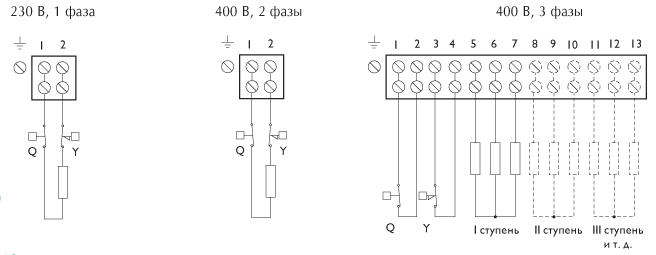

Схемы подключения


Q - термостат защиты от перегрева, температура срабатывания 55°С;
Y - термостат защиты от воспламенения, температура срабатывания 120°С.
