Фильтры бактерицидной обработки воздуха ФБО
Фильтры бактерицидной обработки воздуха ФБО

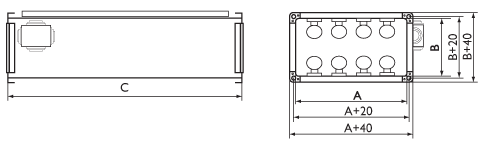

Чертеж | Технические характеристики | Методика подбора


    Фильтры бактерицидной обработки воздуха ФБО предназначены для бактерицидной обработки приточного или рециркуляционного воздуха с помощью ультрафиолетового излучения. Фильтры бактерицидной обработки воздуха ФБО применяются для проведения санитарно-противоэпидемических (профилактических) мероприятий, способствующих соблюдению санитарных норм и правил по устройству и содержанию помещений и направленных на снижение количества микроорганизмов и профилактику инфекционных заболеваний.
    Область применения фильтров бактерицидной обработки ФБО – лечебные и лечебно-профилактические учреждения, образовательные учреждения, промышленные и общественные организации и т.д. Фильтры ФБО представляют собой канальные устройства, которые устанавливаются в воздуховод прямоугольного сечения и осуществляют бактерицидную обработку проходящего через него воздуха. Таким образом, бактерицидная обработка воздуха осуществляется непосредственно в канале воздуховода и не требует специальных мер безопасности для людей, находящихся в помещении.
    Выпускается 2 исполнения фильтров:
    ¤ без блока индикации работоспособности ламп;
    ¤ с блоком индикации работоспособности ламп, позволяющем без вскрытия секции контролировать работоспособность ламп (с обозначением ФБО...А).
    Фильтры ФБО позволяют осуществлять бактерицидную обработку воздуха для пяти основных категорий помещений с требуемым уровнем бактерицидной дозы (классификация помещений согласно руководству Р 3.5.1904-04 "Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях" (официальное издание Министерства здравоохранения РФ)).


Категории помещений

Категория Типы помещений Объемная бактерицидная доза Hv, Дж/м3
I Операционные, предоперационные, родильные, стерильные зоны централизованных стерилизационных отделений (ЦСО), детские палаты роддомов, палаты для недоношенных и травмированных детей 385
II Перевязочные комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммуноослабленных больных, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови, фармацевтические цеха 256
III Палаты, кабинеты и другие помещения ЛПУ (не включенные в I и II категории) 167
IV Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании 130
V Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ 105
.

Технические характеристики

Модель Мощность бактерицидного излучения Фбх, Вт Макс. расход через секцию, м3/ч Напря-жение, В Потребл. мощность, кВт Кол-во ламп Размеры, мм
А B C
ФБО 400х200-08 (A) 184 1100 230 0,6 8 400 200 1440
ФБО 400х200-05 (A) 115 230 0,4 5
ФБО 400х200-03 (A) 69 230 0,3 3
ФБО 500х250-09 (A) 207 1800 230 0,7 9 500 250 1440
ФБО 500х250-06 (A) 138 230 0,5 6
ФБО 500х250-03 (A) 69 230 0,3 3
ФБО 500х300-10 (A) 230 2100 230 0,8 10 500 300 1440
ФБО 500х300-06 (A) 138 230 0,5 6
ФБО 500х300-04 (A) 92 230 0,3 4
ФБО 600х300-11 (A) 252 2600 230 0,9 11 600 300 1440
ФБО 600х300-07 (A) 161 230 0,5 7
ФБО 600х300-04 (A) 92 230 0,3 4
ФБО 600х350-13 (A) 298 3000 230 1,0 13 600 350 1440
ФБО 600х350-08 (A) 184 230 0,6 8
ФБО 600х350-05 (A) 115 230 0,4 5
ФБО 700х400-16 (A) 367 4000 230 1,2 16 700 400 1440
ФБО 700х400-10 (A) 230 230 0,8 10
ФБО 700х400-06 (A) 138 230 0,5 6
ФБО 800х500-18 (A) 413 5700 230 1,4 18 800 500 1440
ФБО 800х500-12 (A) 275 230 0,9 12
ФБО 800х500-07 (A) 161 230 0,5 7
ФБО 1000х500-24 (A) 551 7200 230 1,8 24 1000 500 1440
ФБО 1000х500-16 (A) 367 230 1,2 16
ФБО 1000х500-10 (A) 230 230 0,7 10
.

    Методика подбора фильтра бактерицидного проводится в соответствии с разделом 6.3 Бактерицидные установки Руководства Р 3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях»
    Фильтр бактерицидный выбирается исходя из необходимого расхода воздуха и требуемого бактерицидного потока.
    Расчет требуемого бактерицидного потока производится по формуле:

    где Фбк - мощность бактерицидного излучения (бактерицидный поток), Вт.
    L - расход воздуха, м3/ч. Расход воздуха через фильтр не должен превышать максимально допустимого.
    Hv - объемная бактерицидная доза (экспозиция), Дж/м3. Подбирается по таблице в зависимости от категории помещения.
    - коэффициент запаса позволяет учесть снижение эффективности бактерицидных установок в реальных условиях эксплуатации из-за ряда факторов, влияющих на параметры бактерицидных ламп.


    К факторам, влияющим на работу бактерицидных ламп, следует отнести:
    - Колебания напряжения сети. Колебания напряжения питания не более ±10% учитываются увеличением коэффициента запаса на К1=0,15.
    - Колебания температуры окружающего воздуха. При температуре ниже 10°С сокращается срок службы ламп. Учитывается увеличением коэффициента запаса на К2=0,15.
    - Снижение бактерицидного потока ламп в течение срока службы. Учитывается при расчете посредством увеличения коэффициента запаса на К3=0,3.
    - Влияние относительной влажности и запыленности воздушной среды. При относительной влажности более 80 % снижается бактерицидное действие ультрафиолетового излучения. Учитывается увеличением коэффициента запаса на К4=0,3.
   Запыленность колбы ламп и отражателя облучателя учитывается увеличением коэффициента запаса на К5=0,1.



Пример подбора секции ультрафиолетовой обработки воздуха

    Задано: L=2000 м3/ч, 2-я категория помещения (Hv=256 Дж/м3), Кз=1,5
    Фбх=(256х2000)х1,45/3600=206,2 Вт
    Фильтр выбираем по значению мощности бактерицидного излучения Фбх большей, чем расчетное значение. При этом расход воздуха через него не должен превышать максимально допустимого значения.
    Выбираем:
    ФБО 500 х 300 - 10 .
