Диффузоры конические ДКУ

Конические диффузоры ДКУ предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Конические диффузоры состоят из корпуса с подводящим патрубком и центральной вставки, выполненной в виде набора конических колец. Конструкция диффузоров ДКУ позволяет путем вращения центральной вставки, в ручную или с помощью электропривода, регулировать форму струи от горизонтальной веерной, при подаче охлажденного воздуха, до вертикальной конической, при подаче подогретого воздуха.
Диффузоры выпускаются в трех исполнениях:
- ДКУ – диффузор с ручным приводом;
- ДКУ...E1 – диффузор с электроприводом с 3-х позиционным управлением;
- ДКУ...М2 – диффузор с электроприводом с пропорциональным (0…10 В) управлением..
Диффузоры ДКУ…E1 и ДКУ…М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок.
Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.
|

|

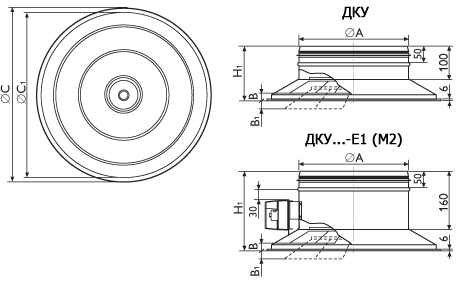

Характеристики диффузоров ДКУ |
|
Модель |
F0, м2 |
ØA, мм |
В, мм |
В1, мм |
ØC, мм |
ØC1, мм |
H1, мм |
Вес, кг |
ДКУ 250 |
0,049 |
249 |
10 |
20 |
572 |
525 |
174 |
3,2 |
ДКУ 315 |
0,078 |
314 |
15 |
20 |
633 |
591 |
174 |
4,1 |
ДКУ 355 |
0,099 |
354 |
15 |
20 |
660 |
619 |
176 |
4,5 |
ДКУ 400 |
0,125 |
399 |
20 |
20 |
700 |
658 |
176 |
4,8 |
ДКУ 250-E1 (M2) |
0,049 |
249 |
10 |
20 |
572 |
525 |
228 |
5,2 |
ДКУ 315-E1 (M2) |
0,078 |
314 |
15 |
20 |
638 |
597 |
234 |
6,2 |
ДКУ 355-E1 (M2) |
0,099 |
354 |
15 |
20 |
660 |
619 |
236 |
6,5 |
ДКУ 400-E1 (M2) |
0,125 |
399 |
20 |
20 |
705 |
663 |
236 |
7,0 |
.
|
|
Характеристики электроприводов |
|
Модель диффузора |
ДКУ…Е1 |
ДКУ…М2 |
Сигнал
управления |
2-х, 3-х позицонный |
0-10 В |
Напряжение,
В/Гц |
230/50 |
24/50 |
Макс.потребляемая
мощность, Вт |
4,0 |
2,5 |
Степень
защиты |
IP42 |
IP42 |
.
|
|
Данные для подбора диффузора ДКУ при подаче воздуха в помещение |
|
Размер, ØA, мм |
N* |
LWA= 25дБ (А) |
LWA=35дБ (А) |
LWA=45дБ (А) |
LWA=60дБ (А) |
Lo, м3/ч |
∆Рп, Па |
дальноб.,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальнобойн.,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальнобойн.,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дальноб.,
м при Vx, м/с |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
Настилающаяся веерная струя |
250 |
+13 |
610 |
14 |
5,0 |
2,0 |
830 |
27 |
6,8 |
2,7 |
1,8 |
1150 |
51 |
9,4 |
3,8 |
2,5 |
1800 |
125 |
5,9 |
3,9 |
315 |
1000 |
15 |
6,5 |
2,6 |
1200 |
22 |
7,8 |
3,1 |
2,1 |
1600 |
39 |
10 |
4,1 |
2,8 |
2300 |
81 |
5,9 |
4,0 |
355 |
1400 |
19 |
8,0 |
3,2 |
1800 |
31 |
10 |
4,1 |
2,8 |
2300 |
50 |
13 |
5,3 |
3,5 |
3100 |
91 |
7,1 |
4,7 |
400 |
1400 |
12 |
7,1 |
2,9 |
1800 |
19 |
9,2 |
3,7 |
2,5 |
2500 |
37 |
13 |
5,1 |
3,4 |
3700 |
81 |
7,6 |
5,0 |
Настилающаяся веерная струя |
250 |
0 |
540 |
18 |
4,4 |
1,8 |
750 |
35 |
6,1 |
2,4 |
1,6 |
1000 |
62 |
8,2 |
3,3 |
2,2 |
1600 |
158 |
5,2 |
3,5 |
315 |
930 |
21 |
6,0 |
2,4 |
1200 |
35 |
7,8 |
3,1 |
2,1 |
1600 |
62 |
10 |
4,1 |
2,8 |
2300 |
129 |
5,9 |
4,0 |
355 |
1100 |
18 |
6,3 |
2,5 |
1450 |
32 |
8,3 |
3,3 |
2,2 |
1900 |
55 |
11 |
4,4 |
2,9 |
2800 |
119 |
6,4 |
4,3 |
400 |
1350 |
17 |
6,9 |
2,8 |
1800 |
31 |
9,2 |
3,7 |
2,5 |
2500 |
59 |
13 |
5,1 |
3,4 |
3800 |
137 |
7,8 |
5,2 |
Вертикальная коническая струя |
250 |
-7 |
470 |
15 |
7,4 |
2,9 |
640 |
28 |
10 |
4,0 |
2,7 |
850 |
49 |
13,3 |
5,3 |
3,6 |
1300 |
114 |
8,2 |
5,4 |
315 |
-10 |
830 |
18 |
10,3 |
4,1 |
1100 |
32 |
14 |
5,5 |
3,6 |
1500 |
60 |
18,6 |
7,5 |
5,0 |
2100 |
117 |
10 |
7,0 |
355 |
-10 |
1050 |
19 |
11,9 |
4,8 |
1400 |
32 |
15 |
6,2 |
4,1 |
1780 |
52 |
19,6 |
7,9 |
5,2 |
2500 |
103 |
11 |
7,4 |
400 |
-13 |
1050 |
16 |
14,4 |
5,8 |
1500 |
33 |
21 |
8,2 |
5,5 |
2050 |
62 |
29 |
11,3 |
7,5 |
3200 |
152 |
18 |
12 |
|
* N - Кол-во оборотов центральной вставки, вращение
осущевствляется из положения заподлицо с корпусом. Знак «–» указывает на
поворот по часовой стрелке, знак «+» - против часовой стрелки. |
.
|
|
Данные для подбора диффузоров ДКУ при удалении воздуха из
помещения |
|
Размер, ØA, мм |
LWA= 25дБ (А) |
LWA=35дБ (А) |
LWA=45дБ (А) |
LWA=60дБ (А) |
Lo, м3/ч |
∆Рп, Па |
Lo, м3/ч |
∆Рп, Па |
Lo, м3/ч |
∆Рп, Па |
Lo, м3/ч |
∆Рп, Па |
250 |
600 |
8 |
980 |
22 |
1550 |
56 |
2100 |
102 |
315 |
1700 |
26 |
2200 |
44 |
2700 |
67 |
3300 |
99 |
355 |
1710 |
17 |
2200 |
27 |
2800 |
44 |
4100 |
95 |
400 |
2000 |
14 |
2700 |
26 |
3600 |
46 |
5400 |
104 |
.
|
|
