Воздухораспределители низкоскоростные 2ВНЛ
Прямоугольные воздухораспределители низкоскоростные 2ВНЛ с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект "плавучести и восходящего распределения". Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается
постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (компьютеры, лампы, технологическое оборудование и прочее) стремится вверх в естественных
конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения 2ВНЛ – общественные, производственные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.

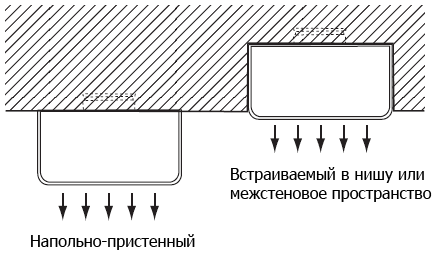

Низкоскоростные воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише.
Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, днища, крышки с подводящим патрубком, боковых стенок, задней стенки и внутреннего перфорированного рассекателя, обеспечивающего равномерную подачу воздуха по всей воздухораздающей поверхности. Герметичность соединения входного
патрубка с воздуховодом обеспечивается резиновым уплотнением.
Наружные и внутренние поверхности 2ВНЛ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары
Декоративный кожух, подставка, кронштейны.
|
|

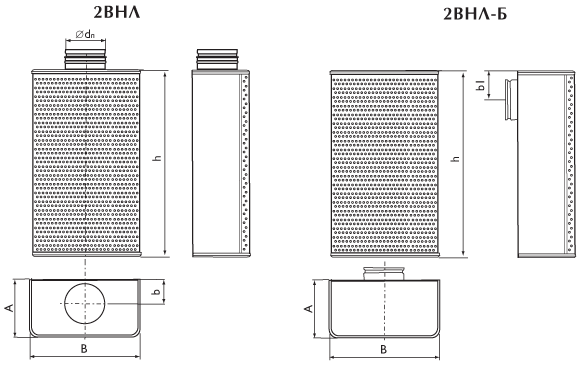

Характеристики воздухораспределителей 2ВНЛ |
|
Размер Ødп, мм |
F0, м2 |
А, мм |
В, мм |
h, мм |
b, мм |
b1, мм |
Вес, кг |
2ВНЛ |
200 |
0,48 |
300 |
600 |
1200 |
130 |
- |
23,4 |
250 |
0,63 |
350 |
700 |
1200 |
155 |
- |
27,5 |
315 |
0,85 |
425 |
850 |
1200 |
198 |
- |
33,7 |
400 |
1,25 |
500 |
1000 |
1200 |
230 |
- |
37,9 |
2ВНЛ-Б |
200 |
0,48 |
300 |
600 |
1200 |
- |
145 |
23,4 |
250 |
0,63 |
350 |
700 |
1200 |
- |
170 |
27,5 |
315 |
0,85 |
425 |
850 |
1200 |
- |
200 |
33,7 |
400 |
1,25 |
500 |
1000 |
1200 |
- |
244 |
37,9 |
.
|
|
Данные для подбора воздухораспределителей 2ВНЛ при подаче
воздуха в помещение |
|
Размер Ødп, мм |
LwA=25дБ(А) |
LwA=35дБ(А) |
LwA=45дБ(А) |
LwA=60дБ(А) |
L0,
м3/ч |
∆Pп, Па |
Дальнобойность,
м при Vx,
м/с |
L0, м3/ч |
∆Pп, Па |
Дальнобойность,
м при Vx,
м/с |
L0, м3/ч |
∆Pп, Па |
Дальнобойность,
м при Vx,
м/с |
L0, м3/ч |
∆Pп, Па |
Дальнобойность,
м при Vx,
м/с |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
200 |
230 |
6 |
1,0 |
0,4 |
0,3 |
320 |
11 |
1,4 |
0,6 |
0,4 |
570 |
34 |
2,5 |
1,0 |
0,7 |
1100 |
128 |
4,9 |
1,9 |
1,3 |
250 |
350 |
5 |
1,3 |
0,5 |
0,4 |
600 |
15 |
2,3 |
0,9 |
0,6 |
900 |
34 |
3,5 |
1,4 |
0,9 |
1700 |
123 |
6,5 |
2,6 |
1,7 |
315 |
600 |
6 |
2,0 |
0,8 |
0,5 |
950 |
15 |
3,1 |
1,3 |
0,8 |
1500 |
38 |
5,0 |
2,0 |
1,3 |
2800 |
131 |
9,3 |
3,7 |
2,5 |
400 |
1000 |
6 |
2,7 |
1,1 |
0,7 |
1500 |
14 |
4,1 |
1,6 |
1,1 |
2400 |
37 |
6,6 |
2,6 |
1,7 |
4500 |
130 |
12,3 |
4,9 |
3,3 |
.
|
|
|
