Воздухораспределители панельные сопловые 1ВКC, 1ВКCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВКC, 1ВКCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.
При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
Воздухораспределители 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм.
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

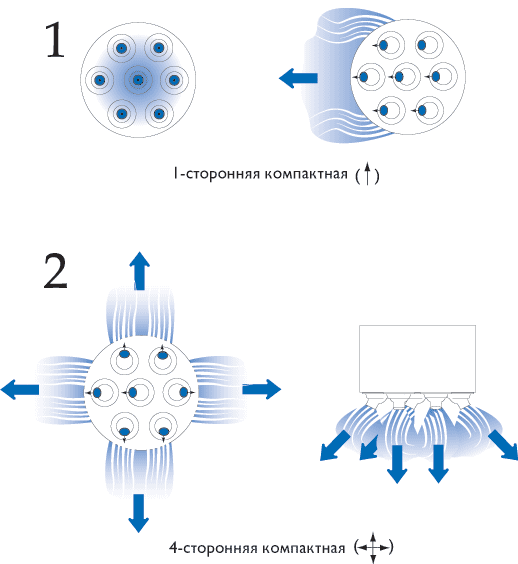

Схемы поворота сопловых ячеек,
при формировании различных видов приточных струй
|
|

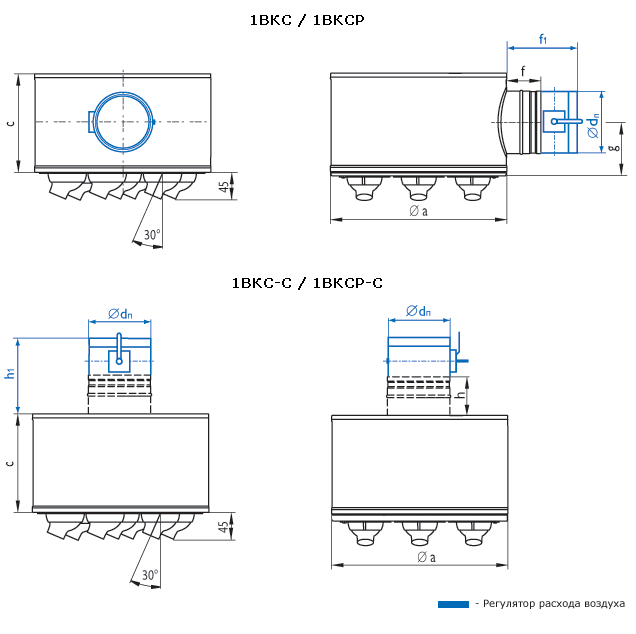

| Характеристики панельных воздухораспределителей 1ВКС, 1ВКСР |
| |
Размер
Øа, мм |
F0,
м2 |
Ødn,
мм |
c1,
мм |
g,
мм |
f,
мм |
f1,
мм |
h,
мм |
h1,
мм |
Вес,
кг |
| 1ВКС |
1ВКСР |
| 1ВКС / 1ВКСР |
| 315 |
0,0043 |
124 |
200 |
100 |
100 |
190 |
— |
— |
3 |
3,6 |
| 450 |
0,0087 |
199 |
265 |
133 |
100 |
190 |
— |
— |
5,2 |
6 |
| 595 |
0,0143 |
249 |
315 |
158 |
100 |
190 |
— |
— |
9,7 |
10,8 |
| 1ВКС-С / 1ВКСР-С |
| 315 |
0,0043 |
124 |
200 |
— |
— |
— |
88 |
190 |
3 |
3,6 |
| 450 |
0,0087 |
199 |
200 |
— |
— |
— |
88 |
190 |
4,6 |
5,5 |
| 595 |
0,0143 |
249 |
200 |
— |
— |
— |
88 |
190 |
8,2 |
9,3 |
.
|
|
|
Данные для подбора панельных воздухораспределителей 1ВКС, 1ВКСР
при подаче воздуха в помещение (1 – параллельно геометрической оси
воздухораспределителя,
2 – в разные стороны под углом 30° к оси) |
|
| Размер аxb, мм |
Вид струи |
LWA= 20дБ (А) |
LWA=35дБ (А) |
LWA=45дБ (А) |
LWA=50дБ (А) |
| Lo, м3/ч |
∆Рп, Па |
дально-бойность,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность,
м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность,
м при Vx, м/с |
| 0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
| 315 |
1 |
80 |
16 |
10,0 |
4,1 |
2,7 |
120 |
36 |
15,0 |
6,1 |
4,1 |
200 |
100 |
25,0 |
10,0 |
6,8 |
270 |
182 |
34,0 |
14,0 |
9,1 |
| 2 |
4,1 |
1,6 |
1,1 |
6,1 |
2,4 |
1,6 |
10,0 |
4,1 |
2,7 |
14,0 |
5,5 |
3,7 |
| 450 |
1 |
180 |
20 |
16,0 |
6,4 |
4,3 |
250 |
39 |
22,0 |
8,9 |
6,0 |
450 |
127 |
40,0 |
16,0 |
11,0 |
560 |
196 |
50,0 |
20,0 |
13,0 |
| 2 |
6,4 |
2,6 |
1,7 |
8,9 |
3,6 |
2,4 |
16,0 |
6,4 |
4,3 |
20,0 |
8,0 |
5,3 |
| 595 |
1 |
300 |
21 |
21,0 |
8,4 |
5,6 |
400 |
37 |
28,0 |
11,0 |
7,4 |
730 |
123 |
51,0 |
20,0 |
14,0 |
900 |
188 |
63,0 |
25,0 |
17,0 |
| 2 |
8,4 |
3,3 |
2,2 |
11,0 |
4,5 |
3,0 |
20,0 |
8,1 |
5,4 |
25,0 |
10,0 |
6,7 |
| |
| При установке регулятора расхода в
воздухораспределителях 1ВКСР данные таблицы корректируются: |
|
Значение коэффициента К |
|
%
открытия регулятора расхода |
100% β=0° |
70% β=45° |
50% β=60° |
 |
| K |
1,1 |
1,7 |
3,5 |
|
|
