Сопловые воздухораспределители 2ВПС, 2ВПСР
Панельные воздухораспределители сопловые прямоугольные 2ВПС, 2ВПСР

    Воздухораспределители панельные сопловые 2ВПC, 2ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 2ВПC, 2ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
    Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.
    При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
    Воздухораспределители 2ВПС, 2ВПСР имеют прямоугольную панель из листовой стали, установленную в рамку из алюминиевого профиля. Сопловые ячейки на панели расположены в 1 или 2 ряда. 1-рядные панели выпускаются длиной от 300 до 800 мм и высотой 150 мм и 200 мм, 2-х рядные панели имеют длину от 300мм до 1000мм и высоту 300 мм.
    КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
    Воздухораспределители 2ВПC, 2ВПCР монтируются в верхней зоне помещений в вертикальном либо горизонтальном положении (на потолке либо на стене). Монтаж 2ВПC, 2ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
    Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

Схема поворота сопловых ячеек,
при формировании различных видов приточных струй

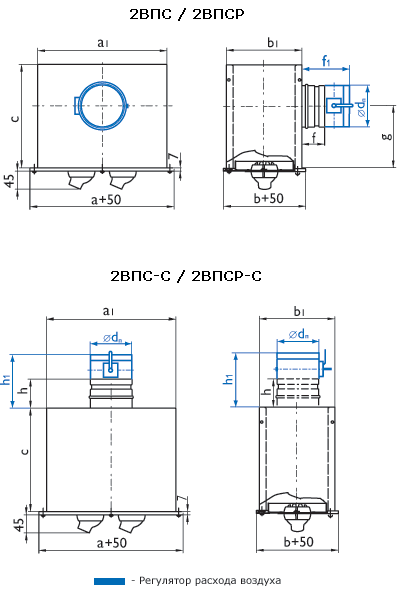

Характеристики панелей 2ВПС, 2ВПСР
Размер
аxb, мм
F0, м2 Ødn, мм \ кол-во патрубков а1, мм b1, мм с, мм g, мм f, мм f1, мм h, мм h1, мм Вес, кг
2ВПС\ 2ВПСР 2ВПС-С\ 2ВПСР-С 2ВПС\ 2ВПСР 2ВПС-С\ 2ВПСР-С 2ВПС 2ВПСР 2ВПС-С 2ВПСР-С
Однорядные
300 x 150 0,0012 159/1 124/1 313 185 350 200 210 75 177 3,8 4,5 1,5 2,1
400 x 150 0,0019 159/1 124/1 413 350 210 75 177 4,6 5,3 2,2 2,8
500 x 150 0,0025 199/1 124/1 513 390 230 75 177 5,8 6,7 2,6 3,2
600 x 150 0,0031 199/1 124/2 613 390 230 75 177 6,7 7,6 3,1 3,7
700 x 150 0,0037 199/1 124/2 713 390 230 75 177 7,6 8,5 1,5 2,1
800 x 150 0,0043 159/2 124/2 813 350 210 75 177 8,1 9,6 2,2 2,8
300 x 200 0,0012 159/1 159/1 313 233 350 240 210 75 177 4,3 5,1 2,6 3,2
400 x 200 0,0019 159/1 159/1 413 350 210 75 177 5,2 5,9 3,1 3,7
500 x 200 0,0025 199/1 159/1 513 390 230 75 177 6,4 7,3 3,6 4,9
600 x 200 0,0031 159/2 159/2 613 350 210 75 177 7,3 8,7 4,2 5,3
700 x 200 0,0037 159/2 159/2 713 350 210 75 177 8,2 9,6 4,6 5,8
800 x 200 0,0043 199/2 159/2 813 390 230 75 177 9,6 11,5 2,2 2,9
Двухрядные
300 x 300 0,0025 199/1 199/1 313 333 390 300 230 88 190 5,6 6,6 3,3 4,0
400 x 300 0,0037 199/1 199/1 413 88 190 6,7 7,6 3,9 4,6
500 x 300 0,0050 199/1 199/1 513 88 190 7,8 8,7 4,6 6,1
600 x 300 0,0062 199/2 199/2 613 88 190 9,1 10,9 5,1 6,6
700 x 300 0,0074 199/2 199/2 713 88 190 10,2 12,0 5,7 7,2
800 x 300 0,0087 199/2 199/2 813 88 190 11,1 13,0 6,8 8,3
1000 x 300 0,0110 199/2 199/2 1013 88 190 13,3 15,1 11,3 13,1
.


Данные для подбора панельных воздухораспределителей 2ВПС, 2ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя,
2 – в разные стороны под углом 30° к оси)
Размер аxb, мм Вид струи LWA= 20дБ (А) LWA=35дБ (А) LWA=45дБ (А) LWA=50дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
Однорядные
300 x 150 1 40 49 9,6 3,8 2,6 60 110 14 5,8 3,8 85 221 20 8,2 5,5 95 276 23 9,1 6,1
2 3,8 1,5 1 5,8 2,3 1,5 8,2 3,3 2,2 9,1 3,7 2,4
400 x 150 1 55 41 11 4,2 2,8 90 110 17 6,9 4,6 125 213 24 9,6 6,4 140 267 27 11 7,1
2 4,2 1,7 1,1 6,9 2,8 1,8 9,6 3,8 2,5 11 4,3 2,9
500 x 150 1 75 43 13 5 3,3 115 101 19 7,7 5,1 165 208 28 11 7,3 190 276 32 13 8,4
2 5 2 1,3 7,7 3,1 2 11 4,4 2,9 13 5,1 3,4
600 x 150 1 95 44 14 5,7 3,8 140 96 21 8,4 5,6 200 196 30 12 8 240 282 36 14 9,6
2 5,7 2,3 1,5 8,4 3,4 2,2 12 4,8 3,2 14 5,7 3,8
700 x 150 1 110 41 15 6 4 165 93 23 9 6 240 196 33 13 8,8 290 286 40 16 11
2 6 2,4 1,6 9 3,6 2,4 13 5,3 3,5 16 6,4 4,2
800 x 150 1 130 42 17 6,6 4,4 190 90 24 9,7 6,4 280 196 36 14 9,5 340 289 43 17 12
2 6,6 2,6 1,8 9,7 3,9 2,6 14 5,7 3,8 17 6,9 4,6
300 x 200 1 40 49 9,6 3,8 2,6 60 110 14 5,8 3,8 85 221 20 8,2 5,5 95 276 23 9,1 6,1
2 3,8 1,5 1 5,8 2,3 1,5 8,2 3,3 2,2 9,1 3,7 2,4
400 x 200 1 55 41 11 4,2 2,8 90 110 17 6,9 4,6 125 213 24 9,6 6,4 140 267 27 11 7,1
2 4,2 1,7 1,1 6,9 2,8 1,8 9,6 3,8 2,5 11 4,3 2,9
500 x 200 1 75 43 13 5 3,3 115 101 19 7,7 5,1 165 208 28 11 7,3 190 276 32 13 8,4
2 5 2 1,3 7,7 3,1 2 11 4,4 2,9 13 5,1 3,4
600 x 200 1 95 44 14 5,7 3,8 140 96 21 8,4 5,6 200 196 30 12 8 240 282 36 14 9,6
2 5,7 2,3 1,5 8,4 3,4 2,2 12 4,8 3,2 14 5,7 3,8
700 x 200 1 110 41 15 6 4 165 93 23 9 6 240 196 33 13 8,8 290 286 40 16 11
2 6 2,4 1,6 9 3,6 2,4 13 5,3 3,5 16 6,4 4,2
800 x 200 1 130 42 17 6,6 4,4 190 90 24 9,7 6,4 280 196 36 14 9,5 340 289 43 17 12
2 6,6 2,6 1,8 9,7 3,9 2,6 14 5,7 3,8 17 6,9 4,6
Двухрядные
300 x 300 1 75 43 13 5 3,3 115 101 19 7,7 5,1 165 208 28 11 7,3 190 276 32 13 8,4
2 5 2 1,3 7,7 3,1 2 11 4,4 2,9 13 5,1 3,4
400 x 300 1 110 41 15 6 4 165 93 23 9 6 240 196 33 13 8,8 290 286 40 16 11
2 6 2,4 1,6 9 3,6 2,4 13 5,3 3,5 16 6,4 4,2
500 x 300 1 145 40 17 6,8 4,6 210 84 25 9,9 6,6 320 196 38 15 10 380 276 45 18 12
2 6,8 2,7 1,8 9,9 4 2,6 15 6 4 18 7,2 4,8
600 x 300 1 180 40 19 7,6 5,1 265 86 28 11 7,5 380 177 40 16 11 460 259 49 20 13
2 7,6 3 2 11 4,5 3 16 6,4 4,3 20 7,8 5,2
700 x 300 1 200 34 19 7,7 5,2 310 82 30 12 8 450 172 44 17 12 540 248 52 21 14
2 7,7 3,1 2,1 12 4,8 3,2 17 7 4,6 21 8,4 5,6
800 x 300 1 230 33 21 8,2 5,5 350 77 31 13 8,3 530 176 47 19 13 620 240 55 22 15
2 8,2 3,3 2,2 13 5 3,3 19 7,6 5,1 22 8,9 5,9
1000 x 300 1 280 30 22 8,8 5,9 430 70 34 14 9 640 155 50 20 13 760 218 60 24 16
2 8,8 3,5 2,4 14 5,4 3,6 20 8,1 5,4 24 9,6 6,4

    При установке регулятора расхода в воздухораспределителях 2ВПСР данные таблицы корректируются:  Значение коэффициента К
% открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60°
K 1,1 1,7 3,5
.




Последнее обновление 04.05.08 г.
