Воздухораспределители панельные сопловые 1ВПC, 1ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВПC, 1ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
    Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.
    При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
    Воздухораспределители 1ВПC, 1ВПCР изготавливаются из листовой стали квадратной формы и 3-х типоразмеров: 350 x 350 мм, 450 x 450 мм и 595 x 595 мм.
    КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
    Воздухораспределители 1ВПC, 1ВПCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВПC, 1ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
    Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

Схема поворота сопловых ячеек,
при формировании различных видов приточных струй

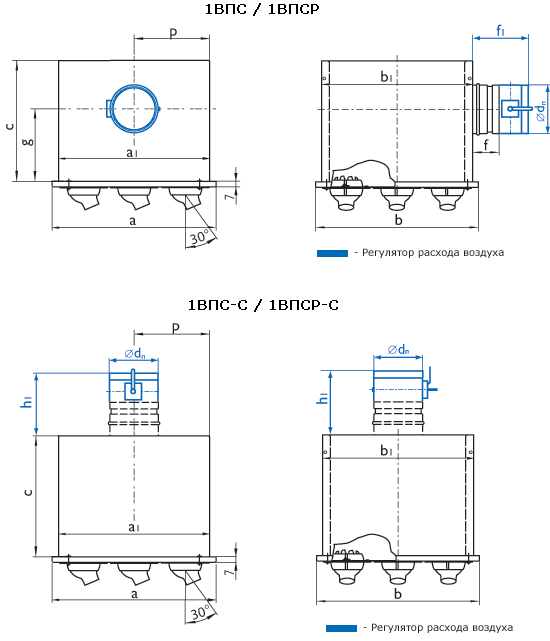

Характеристики панельных воздухораспределителей 1ВПС, 1ВПСР   Размер а x b, мм F0, м2 Ødn, мм а1, мм b1, мм c, мм g, мм p, мм f, мм f1, мм h, мм h1, мм Вес, кг 1ВПС 1ВПСР 1ВПС / 1ВПСР 350 х 350 0,0056 199 313 333 390 230 — 75 177 — — 5,9 6,8 450 x 450 0,0100 199 420 420 350 211 — 75 177 — — 8,1 8,8 595 x 595 0,0223 314 570 570 430 249 — 75 177 — — 13,1 13,9 1ВПС-С / 1ВПСР-С 350 х 350 0,0056 199 313 333 300 — 156 — — 88 190 5,0 5,9 450 х 450 0,0100 199 420 420 200 — 210 — — 88 190 6,3 7,0 595 x 595 0,0223 314 570 570 200 — 285 — — 88 190 10,1 10,9 .

Данные для подбора панельных воздухораспределителей 1ВПС, 1ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси) Размер аxb, мм Вид струи LWA= 20дБ (А) LWA=35дБ (А) LWA=45дБ (А) LWA=50дБ (А) Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дальнобойность, м  при Vx, м/с 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 350 х 350 1 125 24 14,0 5,6 3,7 205 64 23,0 9,1 6,1 335 170 37,0 15,0 10,0 440 293 49,0 20,0 13,0 2 5,6 2,2 1,5 9,1 3,7 2,4 15,0 6,0 4,0 20,0 7,8 5,2 450 х 450 1 175 15 15,0 5,9 3,9 285 39 24,0 10,0 6,4 460 101 39,0 15,0 10,0 600 172 50,0 20,0 13,0 2 5,9 2,3 1,6 10,0 3,8 2,5 15,0 6,2 4,1 20,0 8,0 5,4 595 х 595 1 320 10 18,0 7,1 4,8 540 28 30,0 12,0 8,0 960 77 50,0 20,0 13,0 1200 136 67,0 27,0 18,0 2 7,1 2,9 1,9 12,0 4,8 3,2 20,0 8,0 5,4 27,0 11,0 7,1       При установке регулятора расхода в воздухораспределителях 1ВПСР данные таблицы корректируются:  Значение коэффициента К  % открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60° K 1,1 1,7 3,5 .
