Круглые воздухораспределители низкоскоростные 1ВНУ предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.
    При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
    Область применения 1ВНУ – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНУ устанавливается в углу помещения на полу.

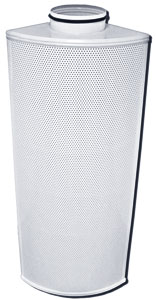

    Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
    Наружные и внутренние поверхности 1ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

Характеристики воздухораспределителей 1ВНУ

Размер Ød, мм F0, м2 b, мм с, мм h, мм Вес, кг 200 0,64 88 358 1200 16,7 250 0,75 88 420 1200 20 315 1,13 88 503 1500 29,6 400 1,69 88 620 1800 44,1 500 2,08 88 763 1800 56 630 2,53 88 928 1800 70,7 .

Данные для подбора воздухораспределителей 1ВНУ
при подаче воздуха в помещение

Размер Ød, мм LWA=25дБ (А) LA=35дБ (А) LA=45дБ (А) L0, м3/ч ∆Pп, Па дальнобойность, м  при VX, м/с L0, м3/ч ∆Pп, Па дальнобойность, м  при Vx, м/с L0, м3/ч ∆Pп, Па дальнобойность, м  при Vx, м/с 0,2 0,5 0,2 0,5 0,2 0,5 0,75 200 380 10 1,30 0,5 550 20 1,90 0,8 750 38 2,60 1,0 0,7 250 470 6 1,50 0,6 680 12 2,20 0,9 1000 27 3,20 1,3 0,9 315 790 7 2,10 0,8 1160 14 3,00 1,2 1690 30 4,40 1,8 1,2 400 1070 5 2,30 0,9 1570 11 3,40 1,3 2300 23 4,90 2,0 1,3 500 1700 5 3,30 1,3 2600 12 5,00 2 3800 26 7,30 2,9 2 630 2600 5 4,50 1,8 3700 10 6,50 2,6 5400 22 9,40 3,8 2,5

Последнее обновление 30.04.08 г.
